产品概述：
LW36-40.5型户表自能式高压SF6断路器亦称第三代SF6断路器，其选取怪异自能灭弧道理，在整个断路器开断电流领域内都拥有优良的灭弧成效，并且充分利用电弧自身的能量来熄灭电弧，所以操动功幼，机械寿命高，可达6000次，因而从整体上提高了断路器的靠得住性
重要用处和合用领域：
LW36-40.5高压六氟化硫互换断路器合用于互换50Hz，40.5的电力系统中，是电力系统的节造和；ど璞，也可作为联系断路器使用。
1.有关尺度和重要特点：
切合GB1984-2003《高压互换断路器》和IEC 62271-100《高压互换断路器》的要求。断路器以SF6气体为绝缘和灭弧介质，选取自能式灭弧道理，配用DCT-126P型弹簧操动机构，拥有开断能力强，操作功幼，靠得住性高的特点。
2.出格注明：
本说明书合用于LW36-40.5型户表自能式六氟化硫高压互换断路器，它具体描述了断路器装置使用和守护的有关内容，以及在此过程中需把稳的安全规范和可能出现的危险。任何操作人员在装置和使用断路器前需仔细阅读本说明书，在确保熟悉有关内容后方可操作。若是仍有疑难请与造作商联系。
说明书在叙述过程中分“把稳”和“忠告”两类提醒，对于“把稳”的有关内容，若不执行有可能造成不便或轻微中伤，对于“忠告”的内容，若不执行则有可能造成人身中伤或设备败坏，此两类提醒均以黑体字示出。
正常使用环境前提切合以下划定：
a）周围空气温度 -25℃（-40℃）～+40℃；
b）海拔高度 ≤2500m（2000m）；
c）风速 ≤34m/s；
d）日温差 ≤25℃；
e）安阳强度 ≤1000W/m；
f）抗震水平 抗地震烈度8度：水平加快度0.2g，垂直加快度0.1g；
g）覆冰厚度 ≤10mm；
h）空气污秽水平 不超过GB/T 5582中的Ⅳ级；
i）装置场所 户表。
注：括号内数值为断路器气压为0.33MPa时的参数。
若是用户有特殊使用环境前提要求，可与造作商另行协商。

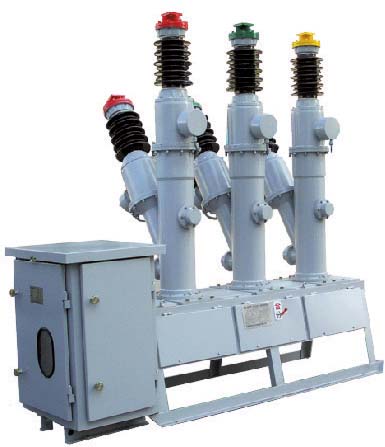

2.2重要技术参数3产品的渝蕾电气断路器整体结构如图1所示。断路器选取三极瓷套支柱式结构，三个极柱装置在共同的基座上。极柱上部为灭弧室，下部为支柱瓷套；谧坝腥嗔拇低澈腿鵖F6气体连通的管路系统及SF6气体密度节造器＝谠旃窬又械踝霸诨旅，柜内有三极共同配用的一个弹簧操动机构和节造单元；沟氖涑龈擞隑极的表拐臂相连，再通过水平连杆进行三极机械联动操作。
断路器以SF6气体为绝缘和灭弧介质，运行时断路器三极内SF6气体相互连通，并选取指针式密度节造器对其压力和密度进行监控。由于选取自能式灭弧道理，且在断路器活动系统中进行了优化设计，使机械效能得到有效提高，较大限度地降低了操作功。
把稳：
1、密度节造器所示值为20℃时的压力值。
2、未接极柱时，密度节造器显示的数值为气管内的压力。
3.1基座及管路
基座起到支持三极柱并衔接节造柜的作用，由钢板弯造而成，在盖上相应的封板后，能满足GB/T 11022《高压开关设备和节造设备尺度的共用技术要求》的IP2X的防护等级；嬗腥鲎爸盟搅说牟僮魇挚；趁嬗幸桓龉鄄烀芏冉谠炱鞯氖哟；谧坝腥嗉诘腟F6气体连通管路和指针式气体密度节造器。管路在未衔接极柱上的自封阀时，气管内无气体压力，密度节造器显示的数值为管路内的压力。密度节造器装置在一个四通阀座上，其中闲置的自封阀为断路器的充放气接头。
3.2 SF6密度节造器
指针式SF6密度节造器（即压力表）用于对设备内SF6气体的密度进行监督，并随气体压力即密度的变动而发出相应的节造信号。密度节造器拥有温度赔偿职能，即当环境温度在肯定领域内变动而引起SF6气体压力变动时，节造器不会作为。只有当SF6气体发生泄漏而引起气体密度变动时，节造器才会发出相应的报警及关锁信号。
3.3极柱
极柱乃是断路器的主体，极柱重要由灭弧室、支柱瓷套及拐臂箱等组件组装而成。每一极柱为一个气密单元。极柱自上而下，分为上接线端子板、灭弧室、下接线端子板、支柱瓷套、绝月翻杆、拐臂箱、机构操作杆几部门组成（见图2）。
3.1上、下接线端子板
上、下接线端子板为一次线路接线用。上、下接线端子板皆为统一零件，接线端子板在断路器上的引出线方向可凭据用户现场必要进行矫捷调换装置。上、下接线端子板的接线孔尺寸按3150A和1250A两种接线方式（见图3），其尺寸规范参照GB/T5273《变压器、高压电器和套管的接线端子》。
3.3.2灭弧室
灭弧室蕴含了断路器的一次导电回路及灭弧系吐溷部件。灭弧室系统装置在灭弧室瓷套内，是断路器的主题部件。它重要由瓷套、上出线及静触头座、静主触头、静弧触头、喷口、动触头及气缸、动弧触头、中央触头、下支持座、拉杆等零部件组成（见图4）。
灭弧室上部装设了吸附剂，用于吸附气体中的水分和气体分化物。拉杆10与支柱瓷套内的绝月翻杆相连，并较终衔接至拐臂箱内的传动轴上（见图2所示）。灭弧室瓷套由高强瓷造成，拥有很高的强度和很好的气密性。灭弧室内的一次载流回路是由上接线端子板、静触头座、静触头、动触头及气缸、中央触头、下支持座、下接线端子板所组成。
3.3.3支柱瓷套
支柱瓷套起支持灭弧室以及对地绝缘的作用。瓷套内装有绝月翻杆，拉杆起对地绝缘和机械传动的作用（见图2）。支柱瓷套也由优质高强瓷造成，拥有很高的强度和很好的气密性。
3.3.4拐臂箱
拐臂箱是将传动元件内表相连通的重要部件，对它的密封职能有着特殊的要求。拐臂箱将操动机构的输出功及作为传递到绝月翻杆（见图2），并较终传递到灭弧室中动触头部件单元，实现断路器的分、合闸作为。拐臂箱上装有自封阀，用于衔接基座内的充气管路。在气体管路未接上时，三相极柱都处于独立密封状态。拐臂箱壳体用铝合金铸造而成
3.4断路器的自能灭弧道理
自能式灭弧是利用电弧能量成立起灭弧所必要的压力差进行吹弧。工作道理如图5所示。
当断路器接到分闸指令后，以拉杆、气缸、动触头、大、幼喷口等组成的动触头组件，在机构分闸簧力的作用下拉杆受力向下活动，静主触头吓纂动主触头分离，电流转移至仍在关合的动、静弧触头上，随后动、静弧触头分离便形成电弧，工作道理见图5。
灭弧室中的气缸按其结构在灭弧过程中所起的作用可将它分为热膨胀室和压气室两个部门，见图5c）。热膨胀室下部装有单向阀，压气室下部（即活塞端部）装有回气阀和释压装置。
在开断短路电流时，弧触头间的电弧能量很大，弧区大量热气流流入热膨胀室，在热膨胀室内进行热互换，形成低温高压气体。此时，由于热膨胀室压力大于压气室压力，故单向阀关关。当电流过零时，热膨胀室内的高压气体吹向断口的电弧上使电弧熄灭。同时在分闸过程中，压气室内的气体起头被压缩，当达到肯定的气压值时，底部的弹性释压阀打开，一壁压气，一壁放气，使机构不用要克服更多的压气反力，从而大大降低了操作功（见图5b）。
在开断幼电流时（通常在几千安以下），由于电弧能量幼，热膨胀室内产生的压力幼。此时压气室内的气体压力高于热膨胀室内压力，单向阀打开，被压缩的气体向断口电弧吹去。在电流过零时，这些拥有肯定流速的气体吹向断口使电弧熄灭（见图5c）。
3.5弹簧操动机构工作道理
弹簧操动机构装置在断路器基座下，同电气节造部门装置在一个节造柜内＝谠旃裢ü4个M20的螺栓衔接在基座下（见图1）；故涑隽擞隑极表拐臂衔接处、二次线出口处皆设计有防雨水渗漏的职能。
操动断路器所需的能量贮存在三极共用的一组合闸弹簧和一组分闸弹簧中。
