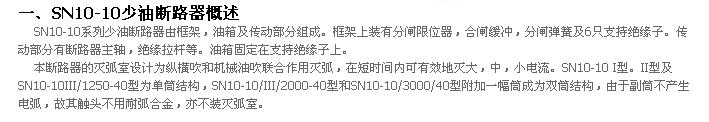

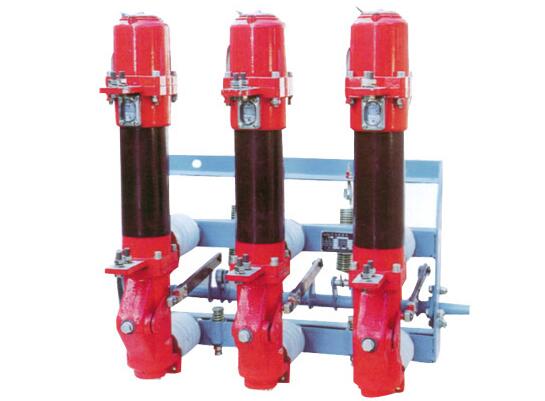

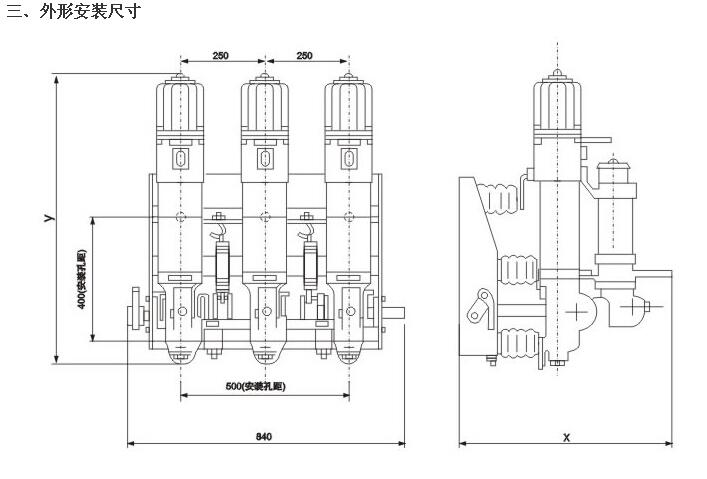

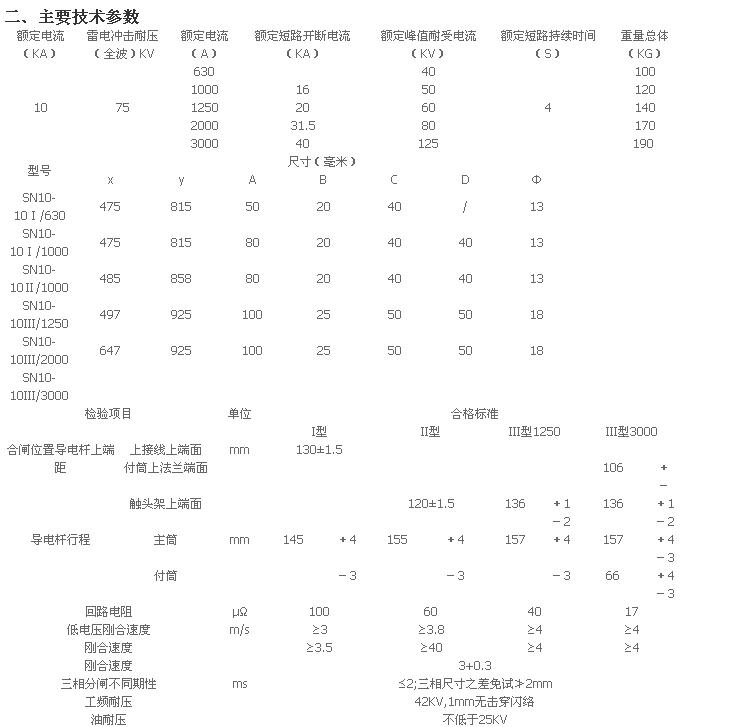

SN10-10户内高压少油断路器由柜架、传动系统及油箱三部门组成.柜架是用角钢和钢板焊接而成,其上装有分闸弹簧、分闸缓冲、合闸缓冲及绝缘子.传动系统蕴含大轴、轴承及绝月翻杆.大轴、轴承装在柜架上,绝月翻杆将大轴与油箱上的转轴衔接起来.油箱固定在绝缘子上,油箱的下部是用球墨铸铁造成的基座,基座内装有转轴、连杆和导电杆,导电杆高级装有铜钨合成的动触头,基座下部装有油缓冲和放油螺旋;油箱中部是绝缘筒,筒内装有灭弧室.基座与绝缘筒之间装有下出线,下出线内装有滚动触头,通过滚动触头将导电杆与下出线衔接起来.油箱上部是上出线和上帽,上出线装有静触座和油标.上帽内装有油气分离器,静触座上装有通常的指型触头及镶着铜钨合金的弧触指.断路器导电回路是:由上出线经静触座、导电杆、滚动触头到下出线.当操动机构作为时,通过框架上的大轴带头绝月翻杆,绝月翻杆推动基座内的拐臂,使导电杆高低活动,从而实现断路器的合闸和分闸.断路器选取横吹、纵吹和机械油吹结合作用的灭弧结构,所以灭弧机能好,在短功夫内均能有效地熄灭大、钟注幼电流电弧.由于帽的空间体积及油气分离器设计合理,在划定的开断电流下,排气量少,并且油滴不易排出断路器表.
