一、对电器成套设备的初步意识

作为一个电器成套设备的报价员
，首先要懂得什么叫电器成套设备。电器成套设备是指由壳体、母线、一二次元件、辅材等组成的齐全设备
，它运行在电网中起着接受和分配电能的作用
，同时对电力设备起着节造和；ぷ饔。电器成套设备重要分为：0.4kV、0.69KV、1.2KV低压开关柜；3.6KV、7.2KV、12KV、24KV中压开关柜（目前发展趋向）、40.5KV高压开关柜
，动力箱（柜）、照明箱、节造箱（柜、台）、；て痢⒅绷髌恋。

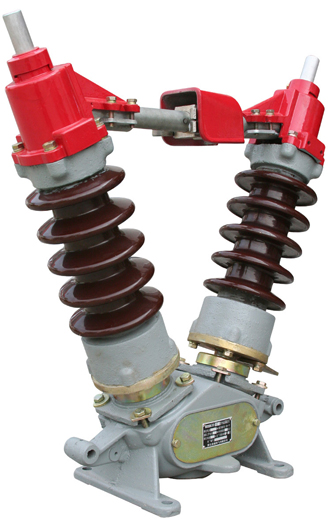

陕西GW5系列高压隔脱离关

产品型号重要有如下三大类：

1、低压类：PGL（不推荐使用）、GGD（安全靠得住且性价比高
，所以被宽泛利用）、BFC（不推荐使用）、GCL（K）（不推荐使用）、GBD、GCS（森源设计）、MNS（ABB技术）；

2、中高压类：GG-1A（F）（不推荐使用）、XGN2-12（不推荐使用）、KYN1-12（不推荐使用）、JYN2,6-12（不推荐使用）、HXGN-12（F）、XGN15-12（SF6）、KYN18-12、KYN28-12（目前市场上主流产品）、KYN□-24（在成为发展趋向）、JYN1-40.5（不推荐使用）、XGN□（JGN□）-40.5（不推荐使用）、KYN61-40.5（目前市场上主流产品）、KYN96-40.5；

3、箱变类：YBM□-12（24、40.5）/0.4、ZGS9（11）-12（40.5）/0.4、10KV中压开关站、35KV高压开关站。

二、进建与把握电器成套设备的基础知识

作为一个电器成套设备的报价员必须可能看懂并理解一次系统图、二次道理图、平面安插图
，及三者之间的互有关系。这必要报价员平时多看多学多问。

在电器成套设备中把母线、隔脱离关（高压）、刀开关（低压）、断路器（空气开关）、电压互感器、电流互感器、电力变压器、互换接触器、；ぜ痰缙鳎ㄈ燃痰缙鳎⒈芾灼鞯茸槌傻纳璞附幸淮紊璞。由它们依照道理关系所组成的回路称为一次回路或一次规划图。为了使一次系统能安全靠得住、不变地运行
，随时监督一次系统运行状态
，同时能随季节造一次系统所必须建设很多其他电器元件及设备
，如：丈量仪表（电流表、电压表、功率成分表、功率表、频率表等）、节造信号元件（信号灯、按钮、全能转换开关等）、继电；ぷ爸玫。由它们依照道理关系所组成的回路称为二次回路或二次规划图。

三、相识电器成套设备的价值组成

1、一二次元器件价值；

2、辅材价值
，蕴含：二次线、端子、线鼻、线加注绕线管、号码管、字码、扎带、尺度件等；

3、母排价值
，母排用量按一次规划图预算；

4、壳体价值
，好比：GGD：1800.00元/台；KYN28-12：6500.00元/台；HXGN-12：2500.00元/台；KYN61-40.5：16500.00元/台；GCK、GCS、MNS需按一次规划由专业壳体厂家进行报价；箱式变电站、非标箱（柜）按箱体尺寸推算。

5、包装及运输用度；

6、企业综合用度
，蕴含治理费、人为工资、税金及利润等；

7、其它用度
，好比投标时若中标需向招标公司交纳肯定的用度。

四、报价过程及该当苦衷项

1、对图纸进行全面的消化：

凭据用户提供的图纸
，首先将图纸的目录进行

查对、而后分配归类。依照图纸设计注明及技术要求（对有招标文件而言
，还需结合招标文件技术要求）理解本工程的设计意图
，思考核算可变规划所需的价值
，同时应器重平面安插图（平面安插图上反映柜与柜之间有无母线桥架及母线桥架长度）。

2、有关当苦衷项：

①、就高压柜而言
，为了满足五防要求
，进线柜需配带电显示器（强造型：DXN-10、24/35Q）及电磁锁
，出线柜需配带电显示器（提醒型：DXN-10/35T）及接地开关联锁装置。

②、两路电源进线时思考备自投装置
，两路电源进线与母联之间思考电气及机械联锁装置（三合两）。

③、六氟化硫环网柜与KYN28-12中置柜通常需配温湿度节造器及加热器。

④、对相间及相间对地距离不能满足带电要求时需采取母排硫化处置或选取异形母排或母排套热缩套管
，接头也利用绝缘罩包覆。

注：1、以常用塑壳断路器而言
，63A抽屉模数为1/2或1/4
，100A（125A）、160A、225A（250A）为1模数或1.5模数
，400A为2模数或3模数
，630A为2模数或3模数
，当630A做成抽屉有难题时可改为固定插拔式装置。

2、GCS、MNS有经济型与尺度型之分；GCK、GCS、MNS还可做成固定分隔式。

3、抽屉柜单元抽屉有效装置尺寸：


⑦、GGD壳体电器元件有效装置尺寸：


⑧、低压柜母线的推算：变压器上进线及联系柜三相主母排单拼约莫16米（柜宽为800mm时）。当进线柜带计量时
，由于计量互感器及计量表计占用肯定的空间以至刀开关及空气开关装置地位都要下移
，故母线长度还应加长每相约0.6m；当母线长度大于6m时
，母线之间需思考搭接头；当母线为双拼或三拼时
，还需思考垫块；当进出线电缆较多时应试虑横排出线。
